TP10b

Système de distribution de boulon et de goujon







Présentation du système

Sur une chaîne d’assemblage, on dispose de composants filetés avec un distributeur.
On peut choisir quatre types de pièces différentes :

        1. des vis seules,
        2. des tiges filetées seules,
        3. des goujons (une tige filetée + un écrou),
        4. ou des boulons (une vis + un écrou).

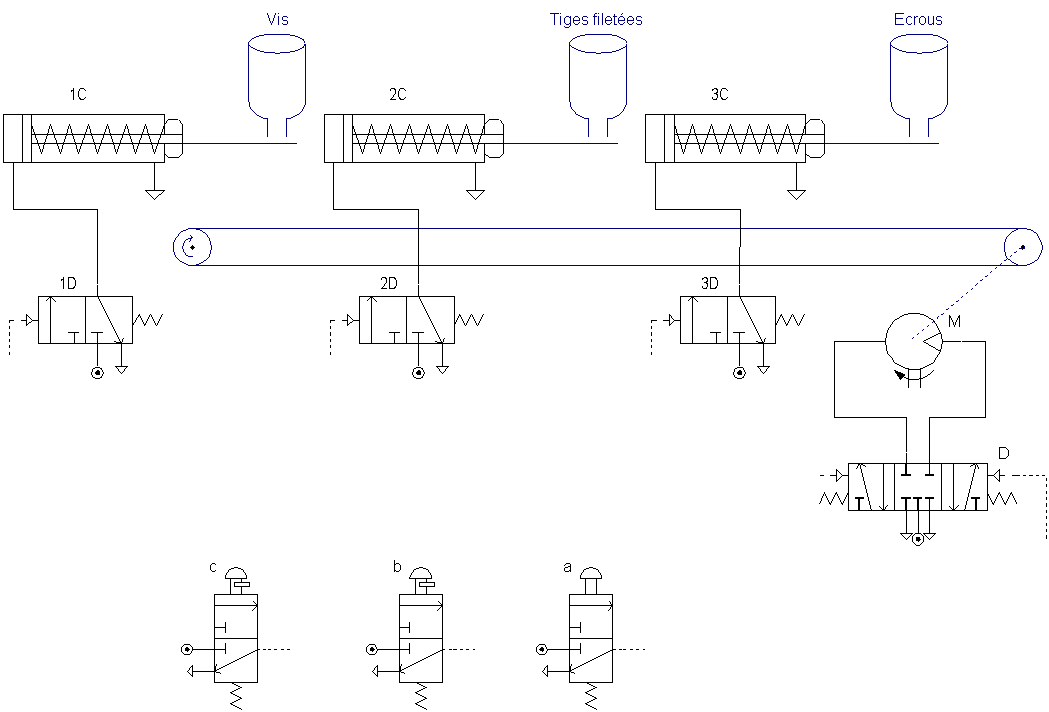

système de distribution

Fonctionnement

Le système est équipé de trois boutons poussoirs : appelé "a", "b" et "c".

Le bouton "a" n’a d’effet que si les boutons "b" ou "c" sont enclenchés.



Remarque : D a seulement le pilotage droit utilisé. D alimente un moteur pneumatique.

Lorsque ce moteur pneumatique tourne, il entraîne un tapis qui permet l'évacuation des pièces.

Questionnaire

Sur une feuille de compte rendu, répondez aux questions suivantes et faites valider au fur et à mesure :

1°- Etablir la table de vérité régissant le fonctionnement du système

a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D
a b c D 1D 2D 3D

"a", "b", "c" sont les variables d'entrées. "D", "1D", "2D" et "3D" sont les variables de sorties.



2°- Etablir, sans les simplifier, les équations logiques découlant des quatre sorties D, 1D, 2D et 3D.



3°- Simplifier par la méthode de votre choix les quatres équations.



4°- Etablir le logigramme du système en utilisant uniquement les cellules ET, OU, NON.



5°- Dans le module de simulation pneumatique "AutomSim" du logiciel "AutomGen7", placer les composants noirs du schéma ci-dessous. Pour cela utilisez ce modèle à compléter si besoin et aidez vous de ce tutoriel.

distrib sur automgen

6°- Rajouter le logigramme de la question précédente.



7°- Simuler le fonctionnement du système sous "AutomSim".

Si vous remarquez des erreurs, apportés les modifications nécessaires.



8°- Lorsque le fonctionnement est correct, appelez le professeur pour validation.
